一.固体蓄热电锅炉工作过程

“蓄热型电加热装置”也称“固体蓄热电锅炉”,是电热设备的一种,相比直热式电锅炉具有独特的蓄热功能。我司研发的该设备具有自主知识产权的高密度固体复合蓄热材料,热能力达到国内领先,国际先进水平。固体蓄热电锅炉可以有效解决产能和用能不协调问题。相比直热式电锅炉,可以充分地利用国家全面推行的峰谷电价政策,帮助企业有效降低运行成本。

设备可按需设计、生产、施工,电功率可定制范围从10kW-100mW,工作电压定制范围220V-110kV,可满足目前各类企业的适配需求。本产品是替代各种传统燃煤、燃油锅炉的优选方案,可适用于家庭供暖、工业热源、电厂调峰等广泛领域。运行过程中无二氧化碳、二氧化硫、氮氧化物、灰渣、粉尘等污染物排放,真正实现清洁、环保。

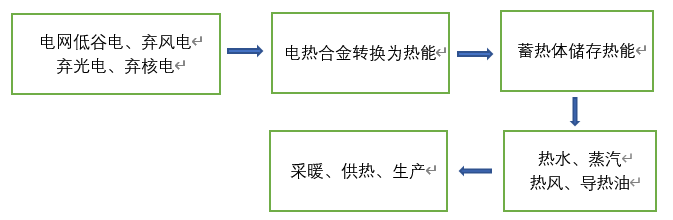

固体蓄热电锅炉工作过程

二.固体蓄热电锅炉工作原理

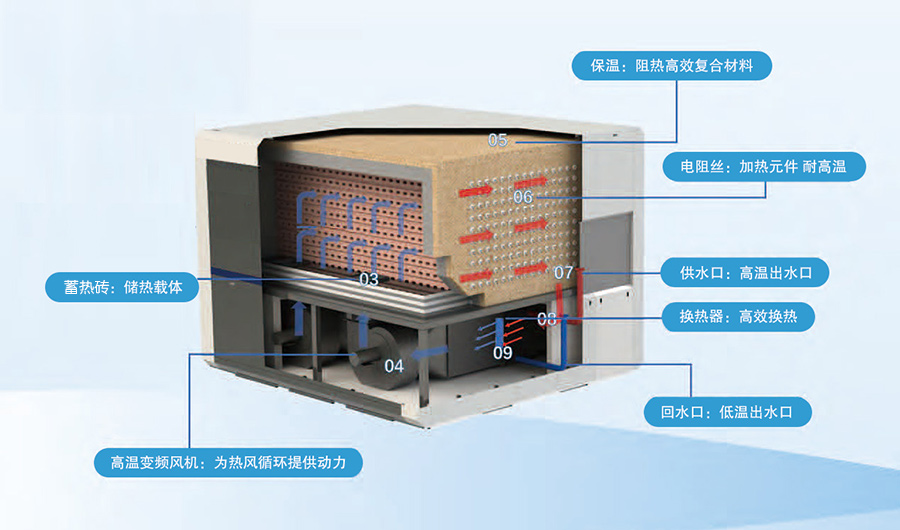

固体蓄热电锅炉主要由电热合金、高密度储能体、特种风机、换热器、保温材料、电控柜、管理平台等7部分组成。

电网低谷时段,电能通过电热合金转换为热能,储存在高密度蓄能体内,高密度蓄能体规则的罗列在带有风道的相对密闭的储能室内,特种风机通过风道,将风吹入储能室内,储能室内存储的热能随着风有计划的通过风道输出,通过换热器交换至其他介质中,而风道是闭环循环系统,所以无热损失,常见的换热介质有水、导热油、风,然后以热水、蒸汽、热油、热风的形式输出,供用户供暖、供热、工业生产使用。保温材料的功能是保温,以防储存的温度泄漏,电控柜的功能是电气控制,管理平台的功能是远程监控、智慧管理。

热能生成的起止时间由项目当地的谷电起止时间决定,热能输出起止时间由末端需热时间决定,热能的生成与输出都是通过PLC自动控制。通过PC机、手机APP等管理平台可实时监测系统运行参数,如:储能室内各监测点温度、换能介质温度、输出介质温度、水流量、热功率、累计输出热能、锅炉房温度、室内温度、室外温度等热参量,电流、电压、电功率、电功、风机频率等电参量;也可对系统发出控制指令,如开关机、设置各时段炉温、设置各时段出水温度、设置各种保护参数、查看历史数据,结合公司的智慧供热管理系统实现智慧管理、远程维护、经济运行。



固体蓄热电锅炉工作原理

三.10kW固体蓄热电锅炉

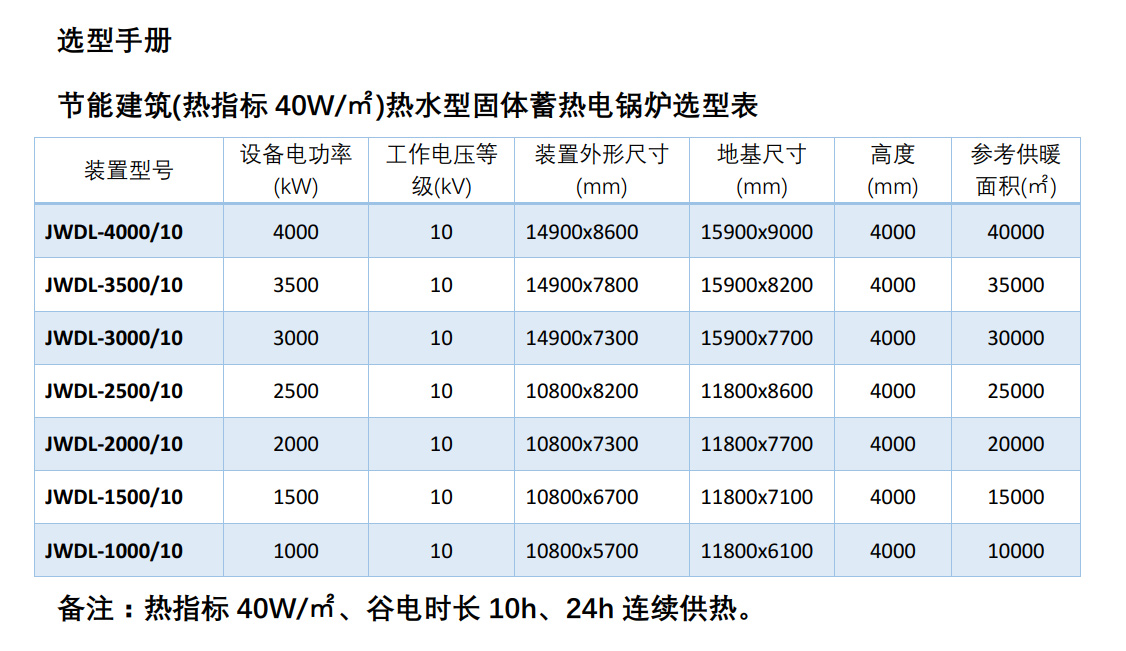

蓄热产品A1.jpg固体蓄热电锅炉选型表

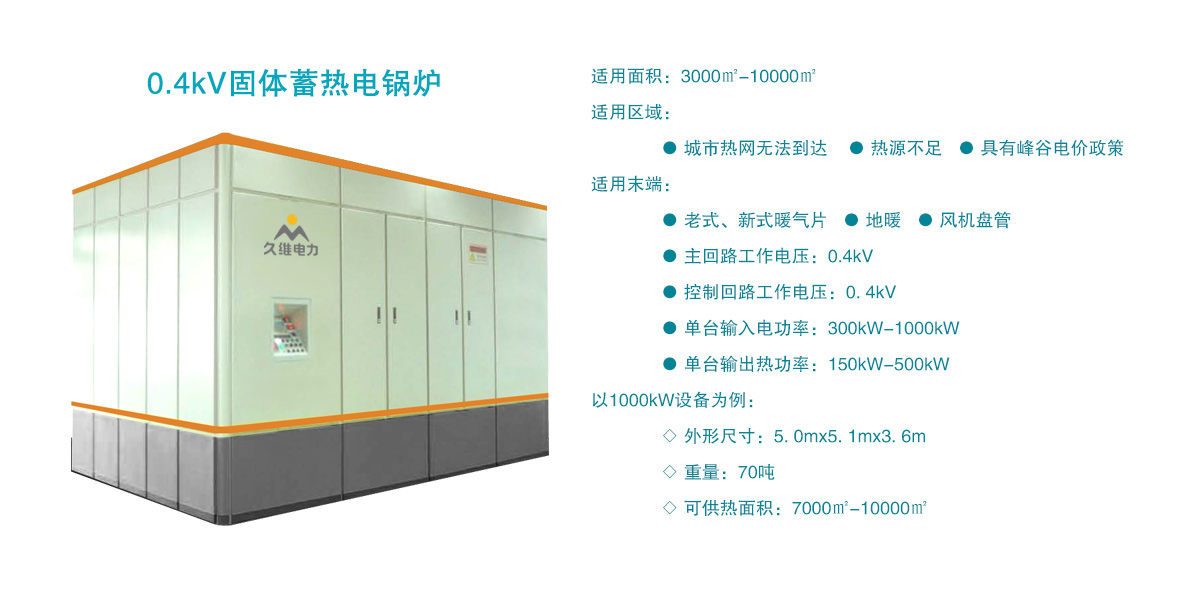

四.0.4kV固体蓄热电锅炉


五.户外一体式固体蓄热电锅炉
